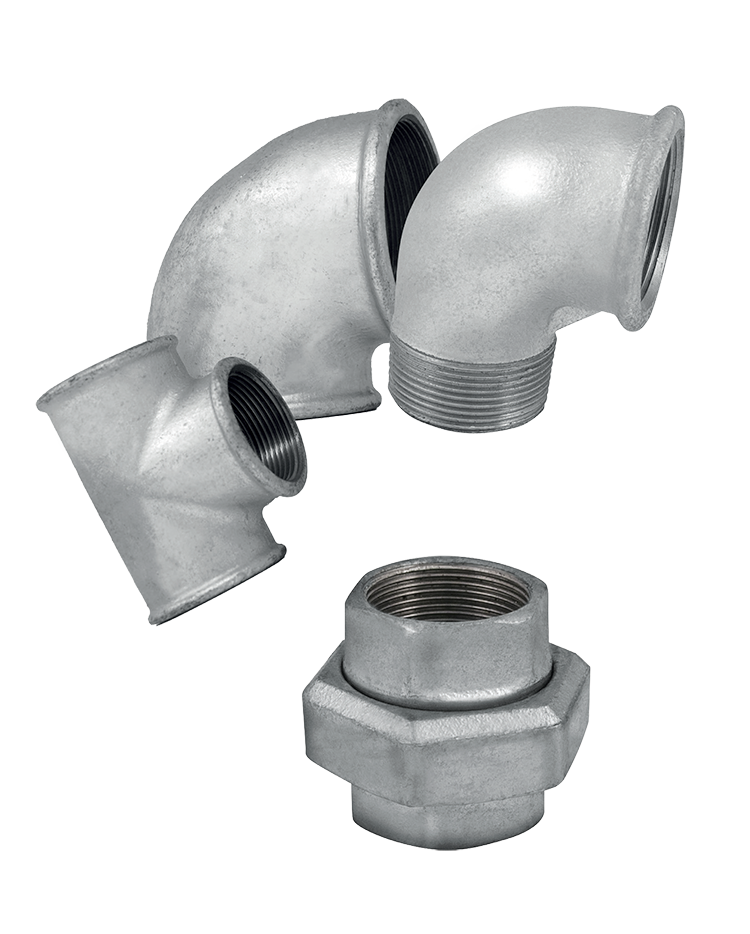

RACCORDI DI TUBAZIONE FILETTATI DI GHISA MALLEABILE
DESCRIZIONE GENERALE
I nostri raccordi per tubazione filettati in ghisa malleabile sono
realizzati in accordo alla norma UNI- EN 10242 simbolo di
costruzione “A”. Possono essere forniti in GHISA MALLEABILE
A CUORE BIANCO, grado W 40-05, equivalente a norma ENGJMW*-
400-5, oppure in ghisa PARZIALMENTE DECARBURIZZATA
(quindi con un grado di malleabilità leggermente inferiore), a norma
EN-GJMB*-350-10 grado W 35-10, secondo norma UNI-EN 10242.
Su richiesta i raccordi possono essere forniti con o senza zincatura. In caso di zincatura, il rivestimento di zinco viene applicato con processo di “immersione a caldo” e lo spessore medio dello zinco è di 70 micron secondo norma EN 10242.
Su richiesta i raccordi possono essere forniti con o senza zincatura. In caso di zincatura, il rivestimento di zinco viene applicato con processo di “immersione a caldo” e lo spessore medio dello zinco è di 70 micron secondo norma EN 10242.
Campo di applicazione:
- I nostri “fittings”, fusi in ghisa malleabile, possono essere definiti come il miglior sistema da utilizzarsi nell’accoppiamento di tubi filettati grazie all’eccezionale resistenza ed alla durata garantita nel tempo.
- E’ consigliato l’utilizzo negli impianti per la fornitura d’acqua, di gas, vapore, negli impianti di riscaldamento centralizzato, irrigazione ed aria compressa.
- Essendo idonei anche per acqua potabile sono stati sottoposti, con esito positivo, alle verifiche secondo D.M. 174/2004.
Caratteristiche Tecniche
- Possono essere forniti sia zincati che non zincati e con grado di malleabilità della ghisa più o meno alto (richiedi scheda specifica in azienda)
- Sono forniti filettati con filettature esterne coniche ed interne cilindriche, secondo la norma UNI EN 10226
- Riferimento normativo generale UNI EN 10242 (equivalente a ISO 49)
- Massima pressione esercizio per utilizzo con gas: 0.5 Mpa (5 bar). Pressione massima per utilizzo con fluidi: 2,5 MPa. In condizioni standard di esercizio.
- Testati secondo norma UNI EN 12266-1: prove in pressione, procedimenti di prova e criteri di accettazione – Requisiti obbligatori.
AMBITO DIMENSIONALE
Sono disponibili le figure previste dalla norma EN10242: curve,
gomiti, tee, croci, distribuzioni a Y, manicotti, nippli, tappi,
calotte, bocchettoni, riduzioni. Per maggiori specifiche richiedi
catalogo tecnico in azienda o sul sito www.taitecnologie.it

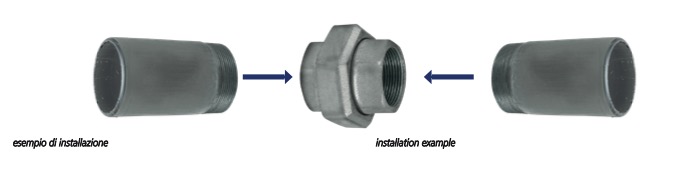

Installazione
Per installare i raccordi occorre utilizzare sulle filettature appositi
sigillanti e avvitarli con apposite chiavi.
Eventualmente utilizzare sulla linea dei dispositivi limitatori di
pressione, al fine di evitare sovra-pressioni.
Per sostituire il raccordo scaldare mediante appositi dispositivi,
svitare e procedere alla sostituzione con nuovo raccordo.
Per sostituire i nostri raccordi in ghisa malleabile non occorre
procedere al taglio della tubazione.
Messa in servizio
Immettere il fluido/gas nella linea.
Far scorrere prima della messa in servizio acqua o aria
compressa per eliminare eventuali residui nelle tubazioni.
Manutenzione
Non sono previste operazioni di manutenzione meccaniche,
effettuare controlli visivi con periodicità semestrale per
verificare lo stato generale dei raccordi. Se conducono gas
utilizzare rilevatori di gas specifici omologati.
