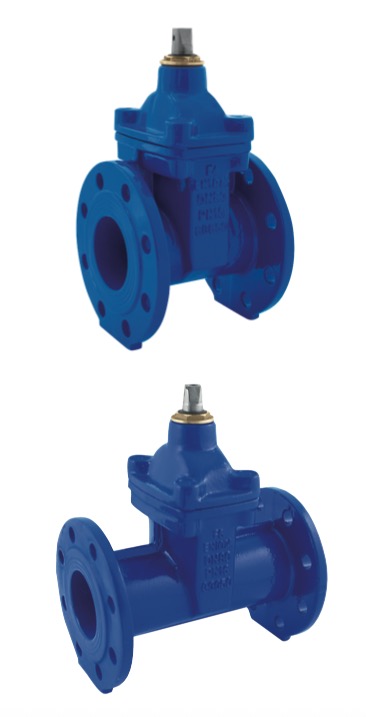

ART. 405 – 406 SARACINESCA IN GHISA SFEROIDALE GJS 500-7 PN 10-16 – CUNEO GOMMATO – CORPO PIATTO E CORPO OVALE
Valvola a saracinesca in ghisa sferoidale EN GJS 500-7 PN 10/16, flangiata a corpo piatto, cuneo in ghisa sferoidale gommato in NBR oppure EPDM, vite interna esente da manutenzione. Design secondo norma UNI-EN 1074/1-2.
La saracinesca è progettata per avere un passaggio totale, con minima perdita di carico.
Campo di applicazione:
- tubazioni convoglianti acqua calda (NBR max. 70°C – EPDM max. 90°C) e fredda, altri fluidi non aggressivi e acqua potabile, in accordo al D.M. 174 del 2004 (vedi report di prova scaricabile da www.taitecnologie.it).

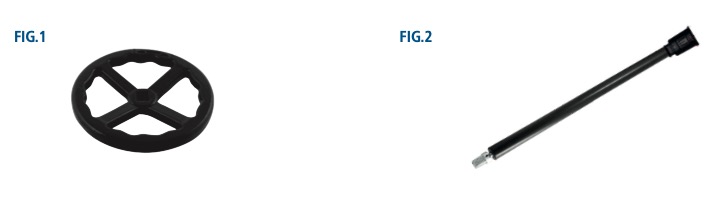

- possono essere fornite con volantino (fig.1) o con asta di prolunga e tubo riparatore in caso di interramento (fig.2).
Caratteristiche Tecniche
- Riferimento normativo del prodotto: UNI EN 1074-1 e UNI EN 1074-2
- Scartamento secondo UNI EN 558-1
- Conforme a norma UNI EN 11443 – UNI 10779 per le reti antincendio
- Massima pressione esercizio: PN 16
- Flangia forata secondo UNI EN 1092-2 PN 16
- Verniciatura: epossidica RAL 5005 spessore medio 250 μ
- Chiusura destrorsa indicata con freccia sul volantino
- Lucchettabile mediante catenella da fissare tra corpo e volantino
- Testate secondo norma UNI EN 12266-1

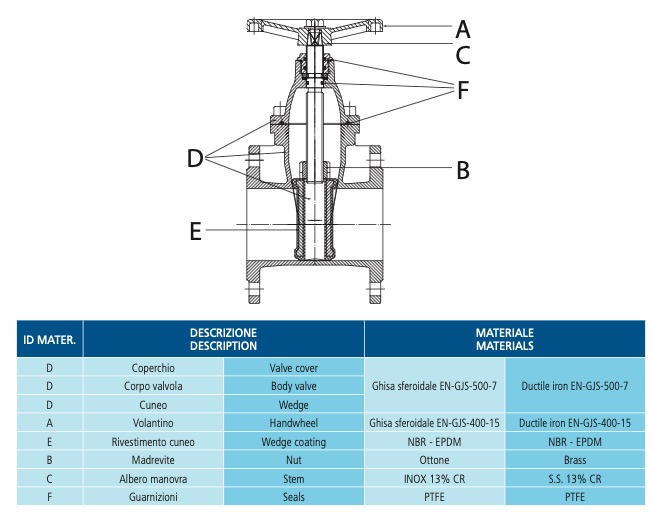

Componenti e Materiali

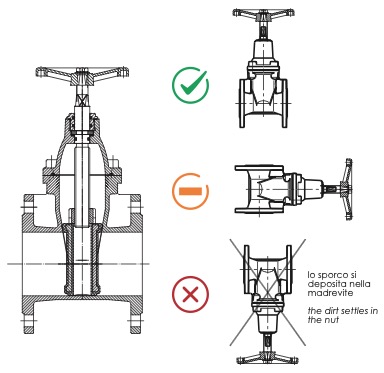

Installazione

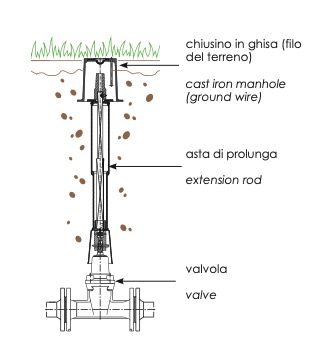

Installazione interrata
